Proiezioni Ortogonali di figure piane

In queste elaborati ci eserciteremo nello svolgimento delle proiezioni ortogonali con il metodo di Monge, per quanto riguarda alcune figure piane.
Il passaggio successivo sarà quello di rappresentare le proiezioni ortogonali di figure solide.

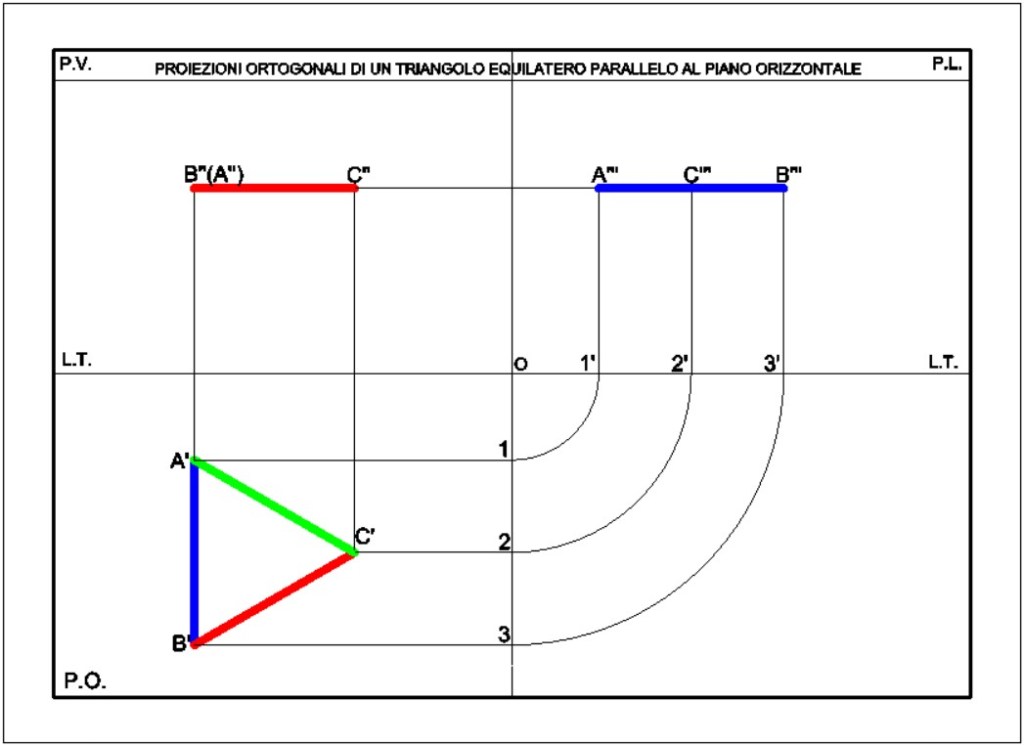

TRIANGOLO EQUILATERO PARALLELO AL P.O.

TRIANGOLO EQUILATERO PARALLELO AL P.V.

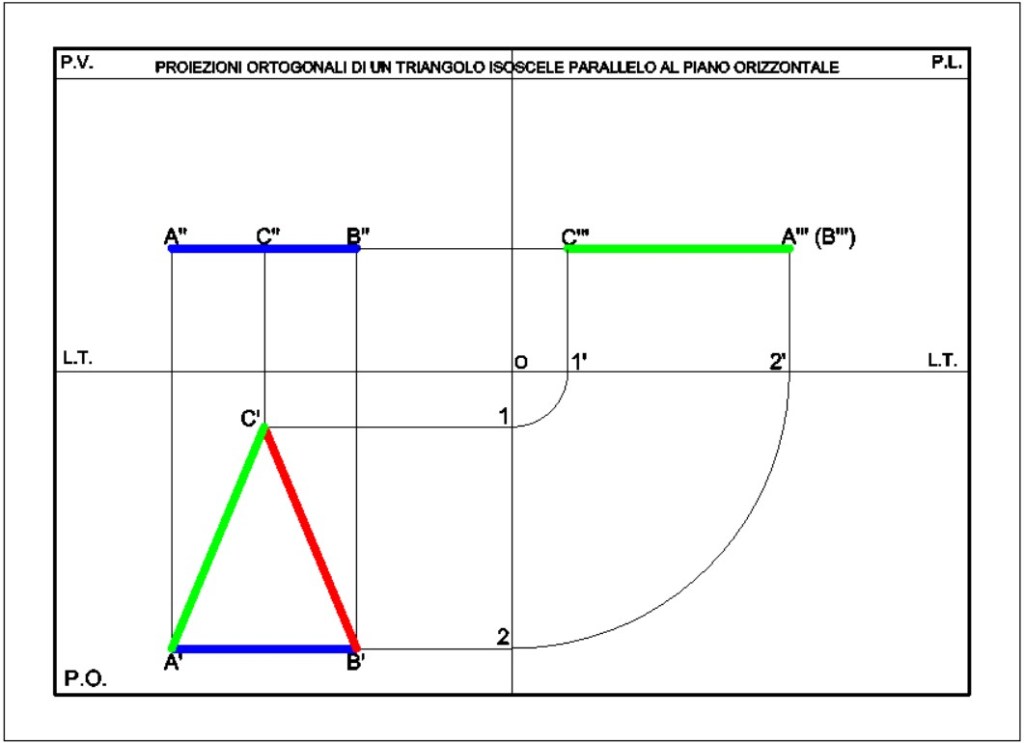

TRIANGOLO ISOSCELE PARALLELO AL P.O.

TRIANGOLO EQUILATERO PARALLELO AL P.O. (GIRATO)

QUADRATO PARALLELO AL P.V.

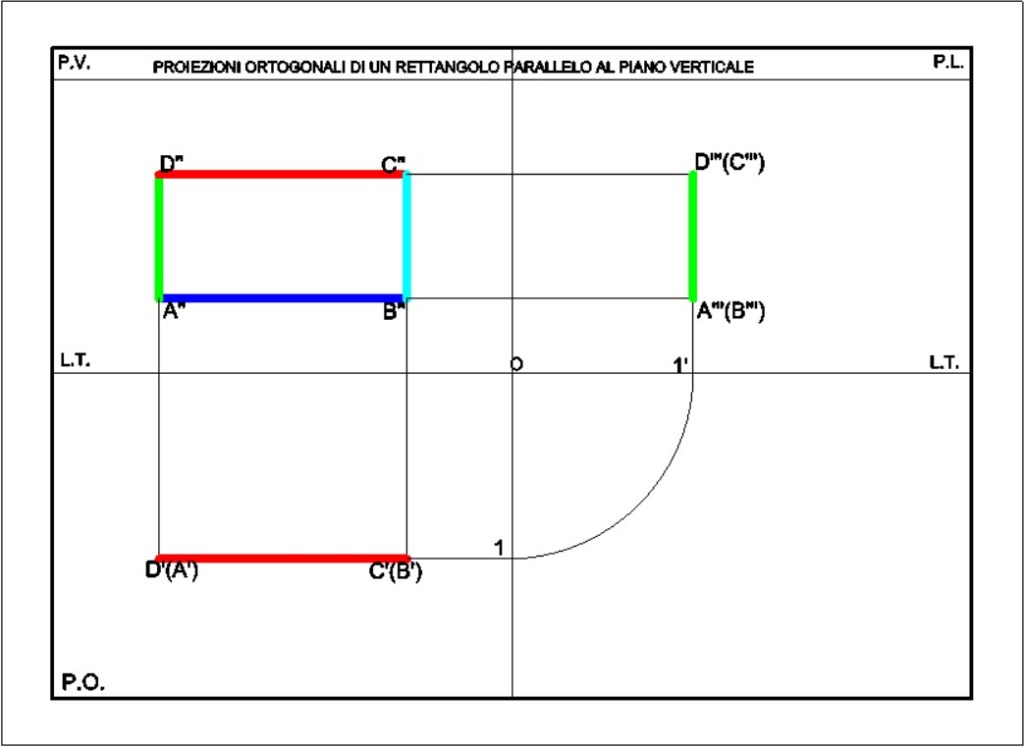

RETTANGOLO PARALLELO AL P.V.

ROMBO PARALLELO AL P.O.

TRAPEZIO RETTANGOLO PARALLELO AL P.V.

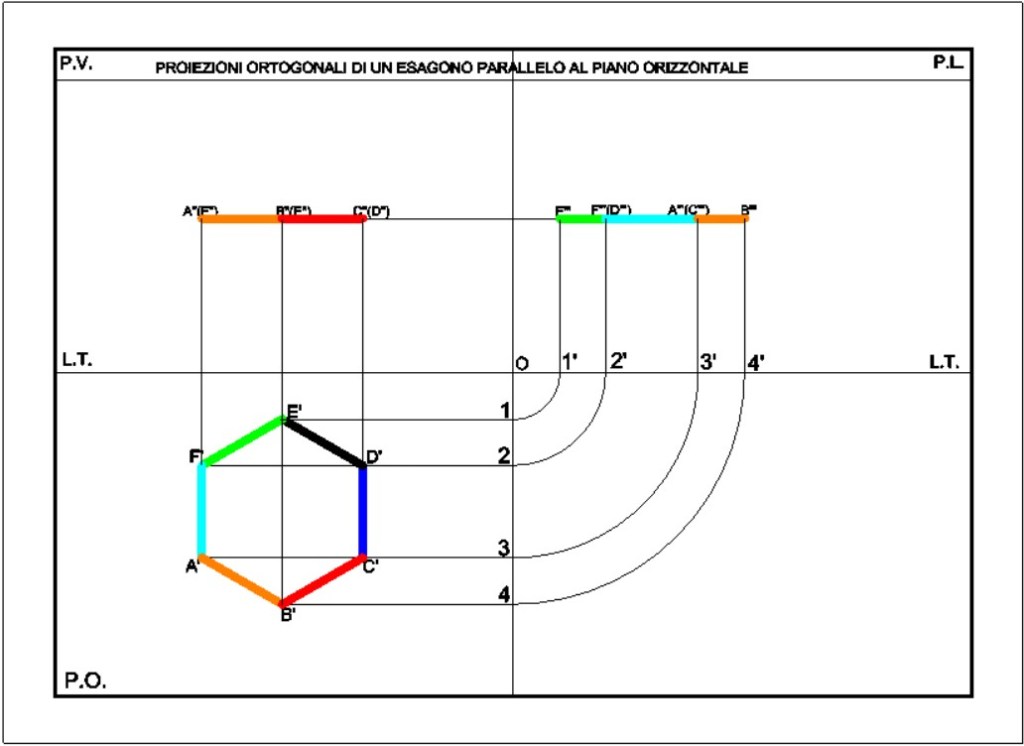

ESAGONO PARALLELO AL P.O.

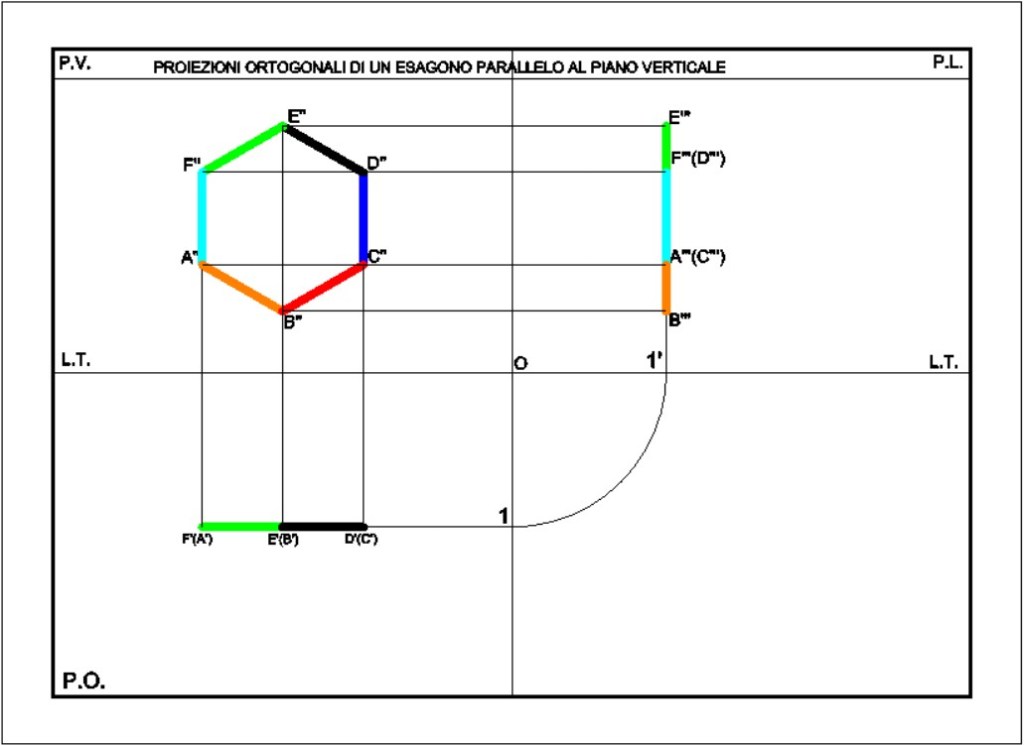

ESAGONO PARALLELO AL P.V.

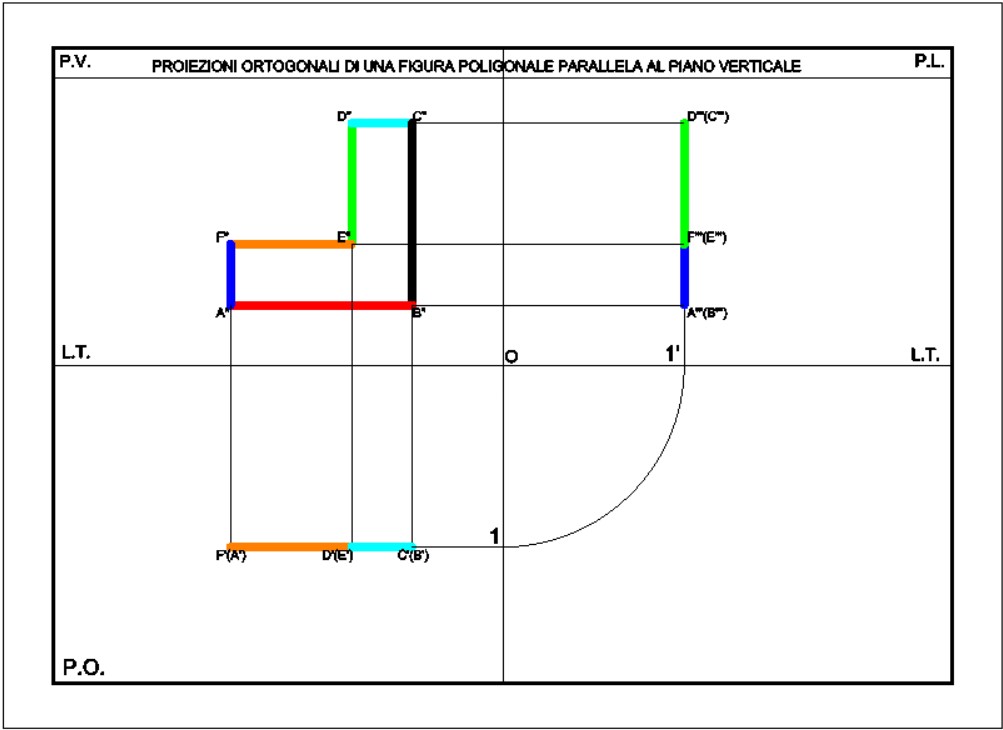

FIGURA POLIGONALE PARALLELA AL P.V.
