Inviluppo di linee n.6

Disegna, con linea molto sottile, due segmenti che dividano il foglio in quattro parti.
Puntando nel centro O disegna una circonferenza di raggio 8 cm.

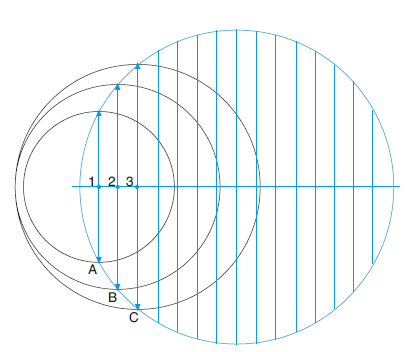

Sul diametro traccia dei puntini distanti tra loro 1 cm e numerali come indicato in figura.
Per ogni puntino traccia una corda verticale, indicano con A, B, C, ecc. i vertici sulla circonferenza.

Centrando con il compasso nei puntini 1,2,3 …, disegna delle circonferenze con raggio 1A, 2B, 3C, ecc.

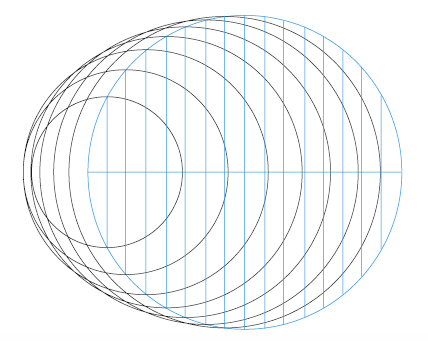

Continua a tracciare circonferenze proseguendo da sinistra verso destra del diametro.

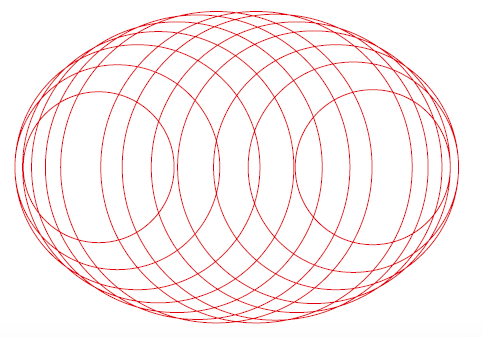

Alla fine come inviluppo delle circonferenze si otterrà un ellisse.

Vediamo la sequenza in questo slideshow:
